Строительство гидротехнических сооружений Серебрянской ГЭС-1

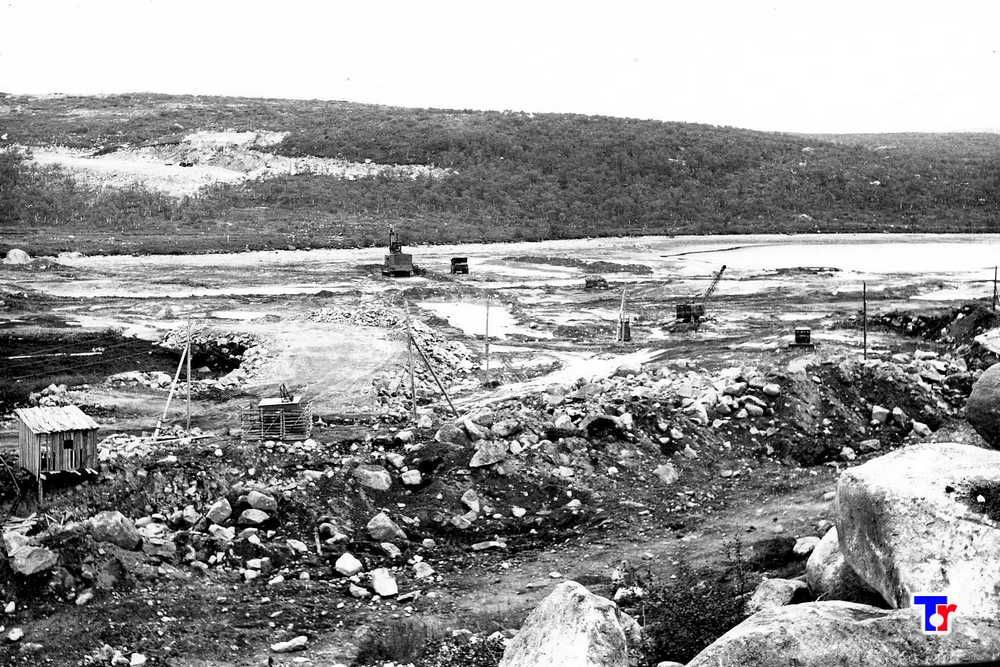

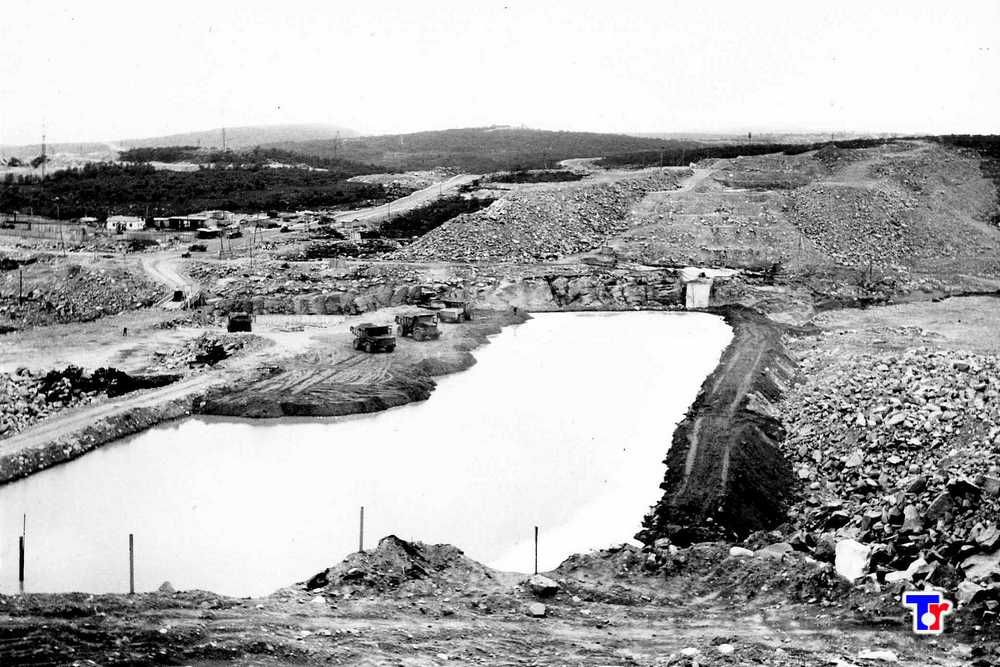

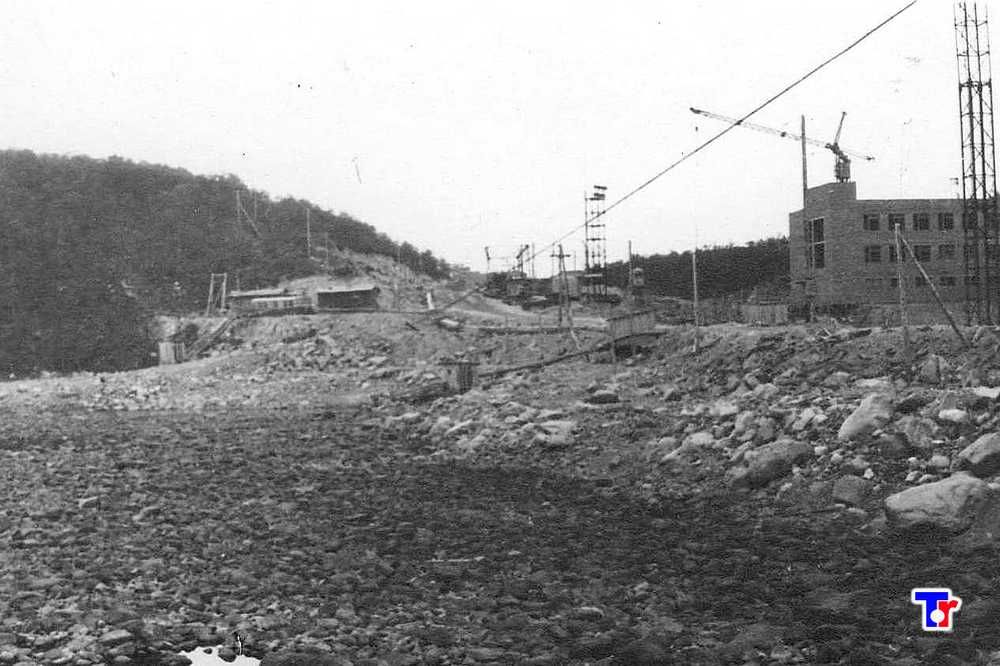

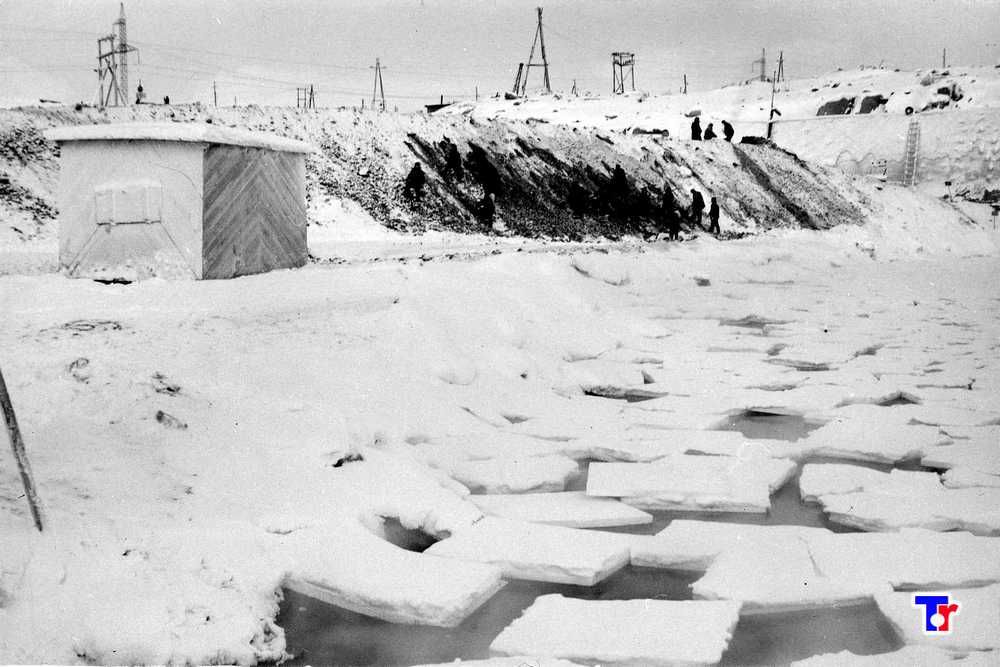

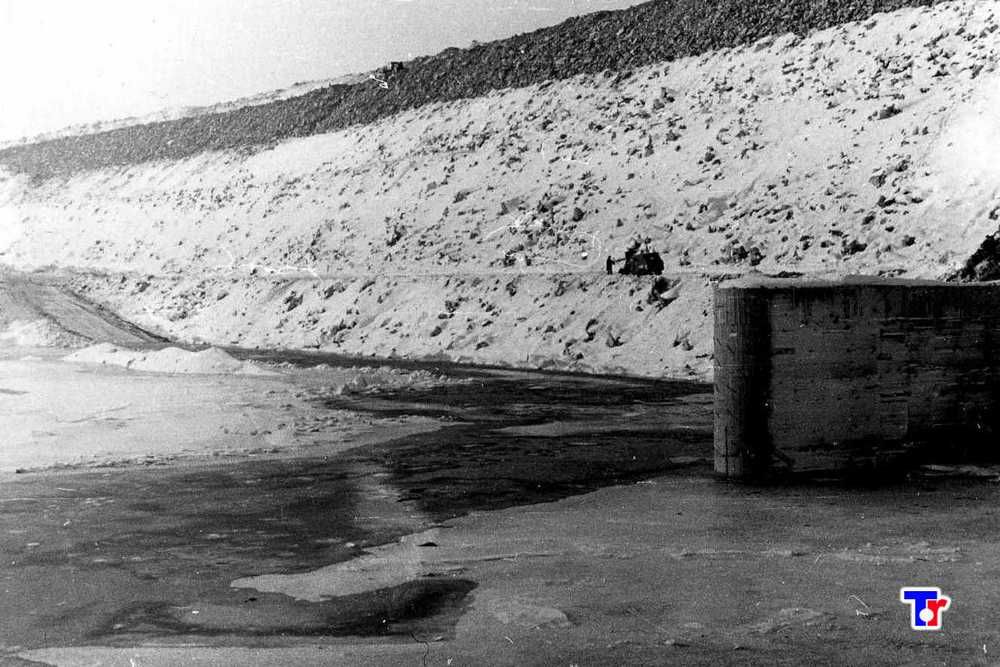

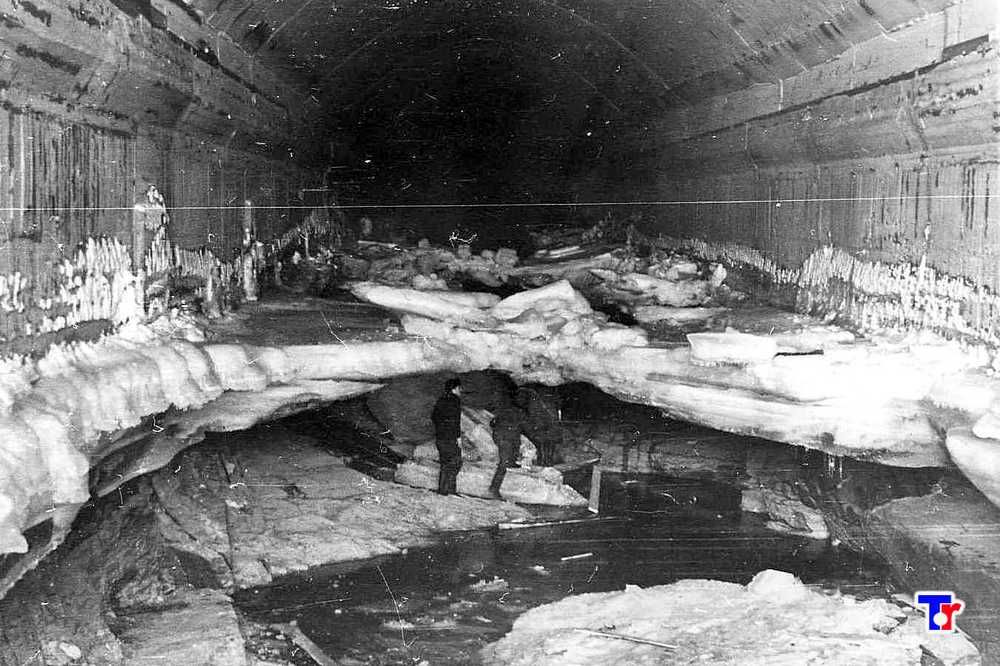

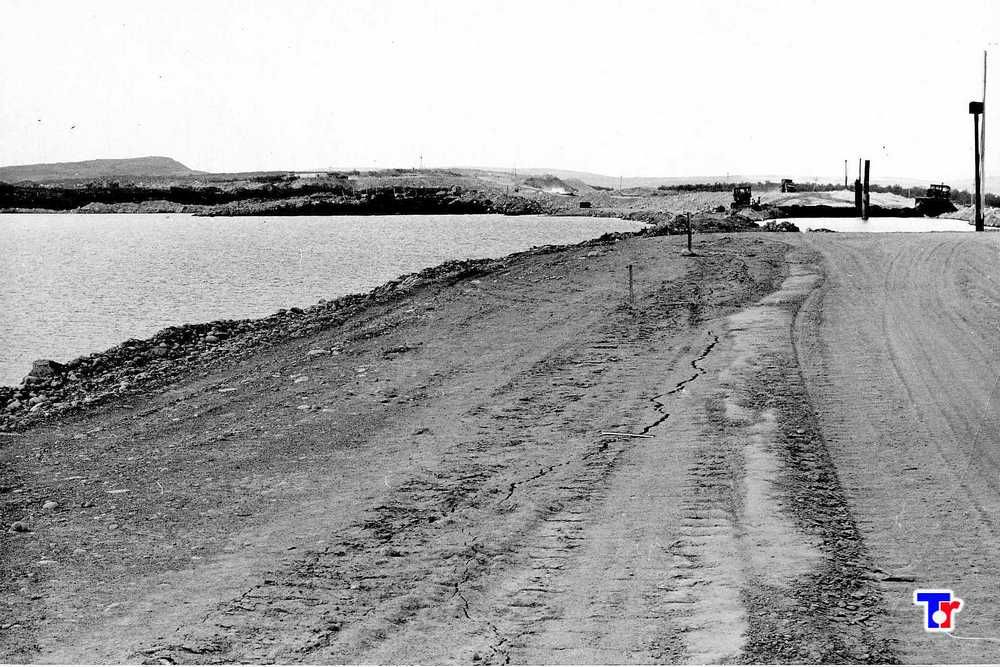

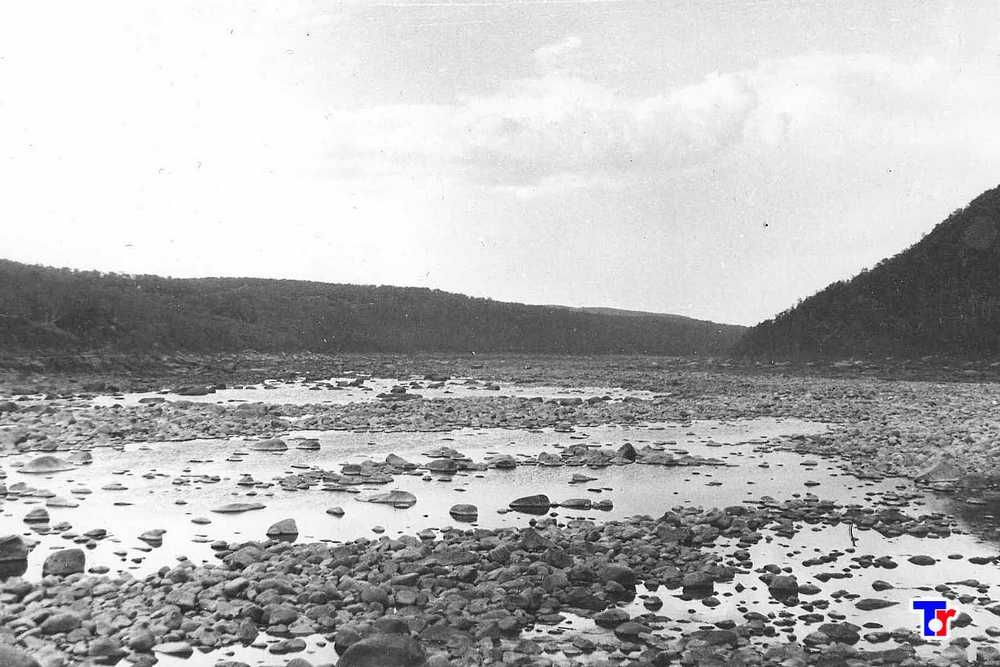

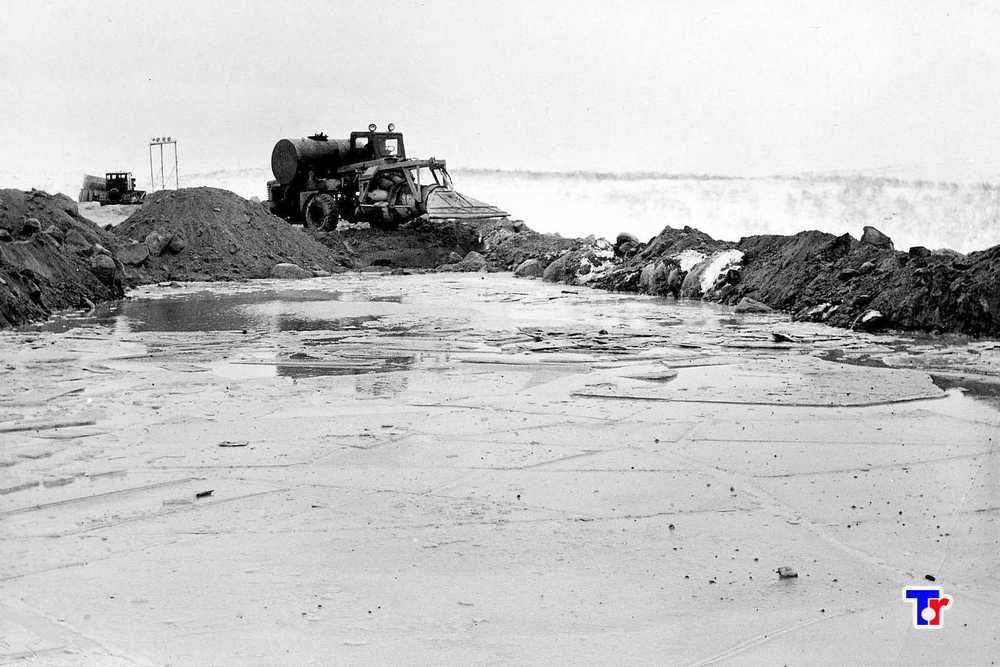

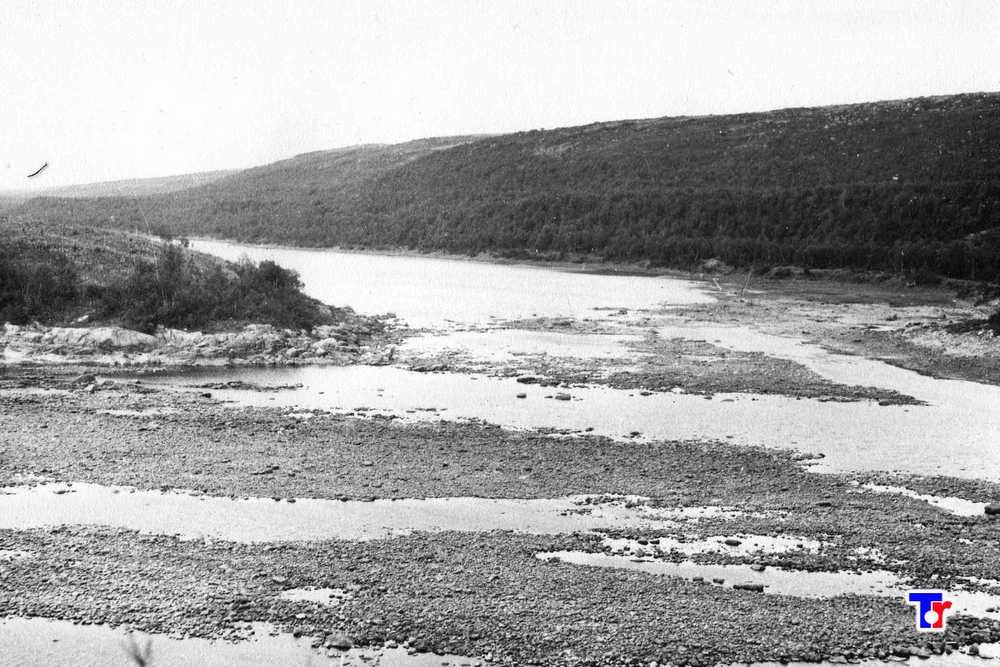

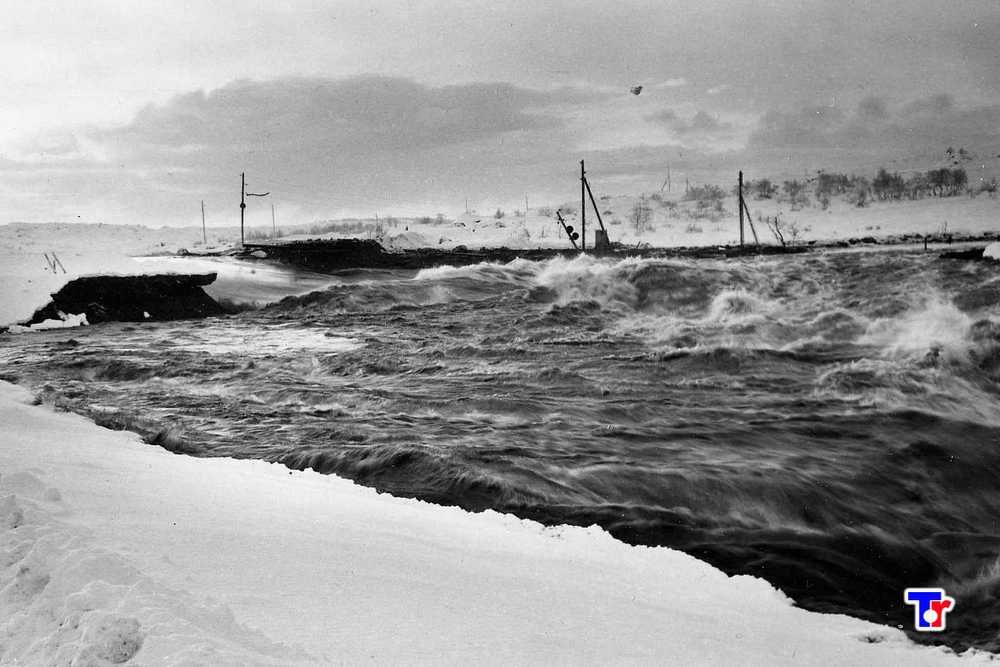

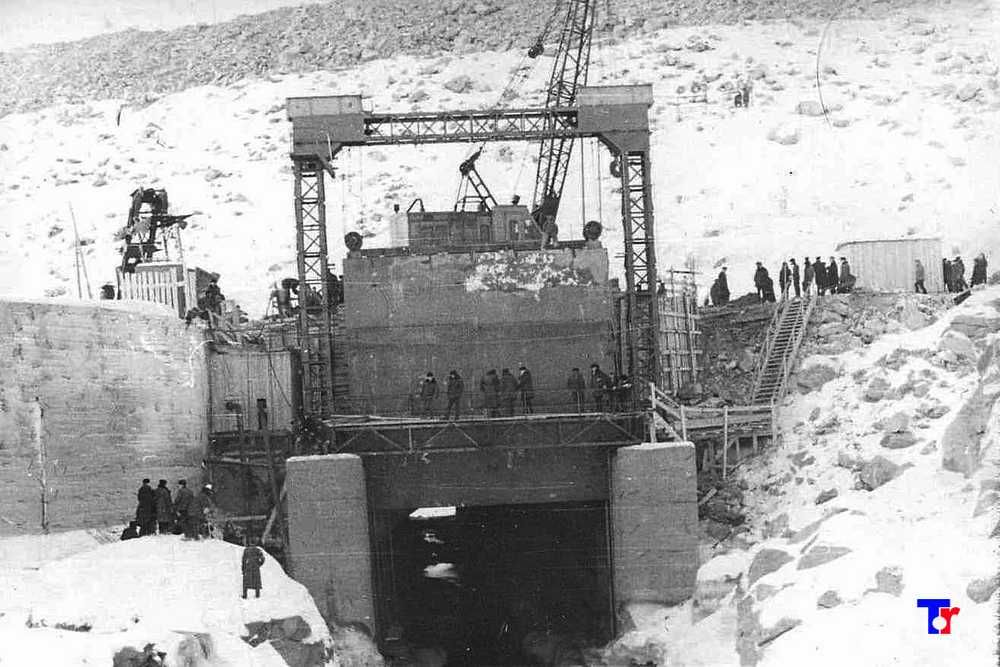

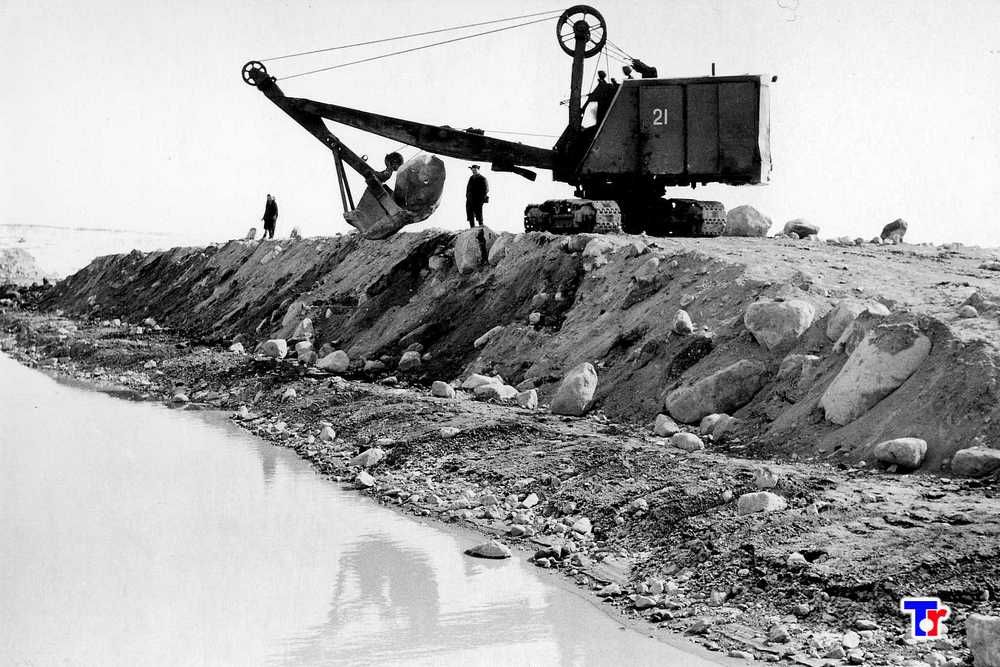

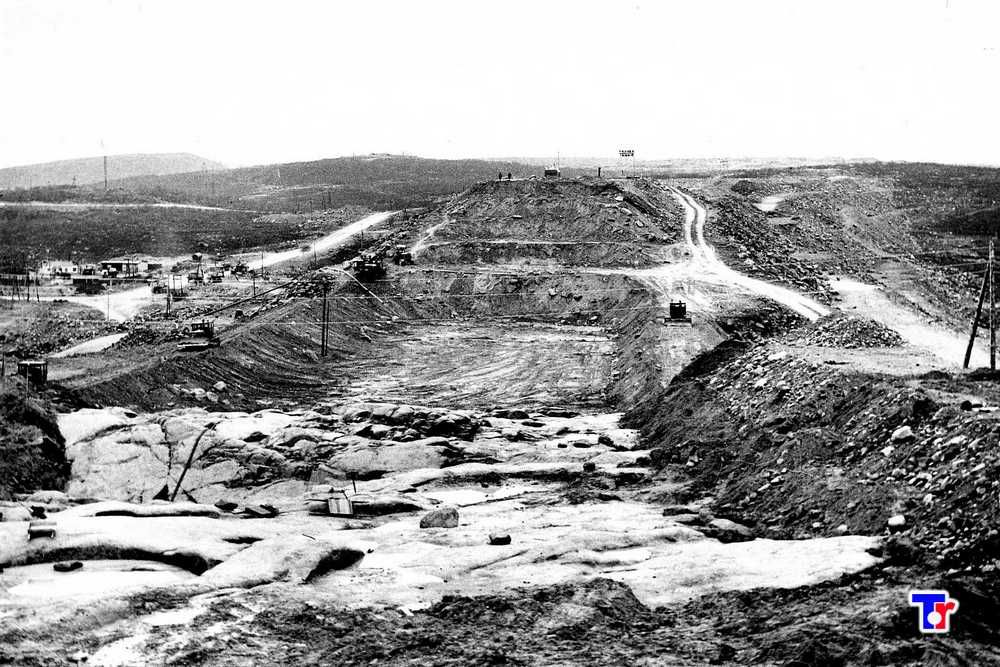

   Строительство Серебрянской ГЭС-1. Заполнение водохранилища. Паводок снес три пролета моста через реку Воронья в 1966 году. Закрытие трубы строительных расходов. Бывшее русло реки Воронья возле станции.

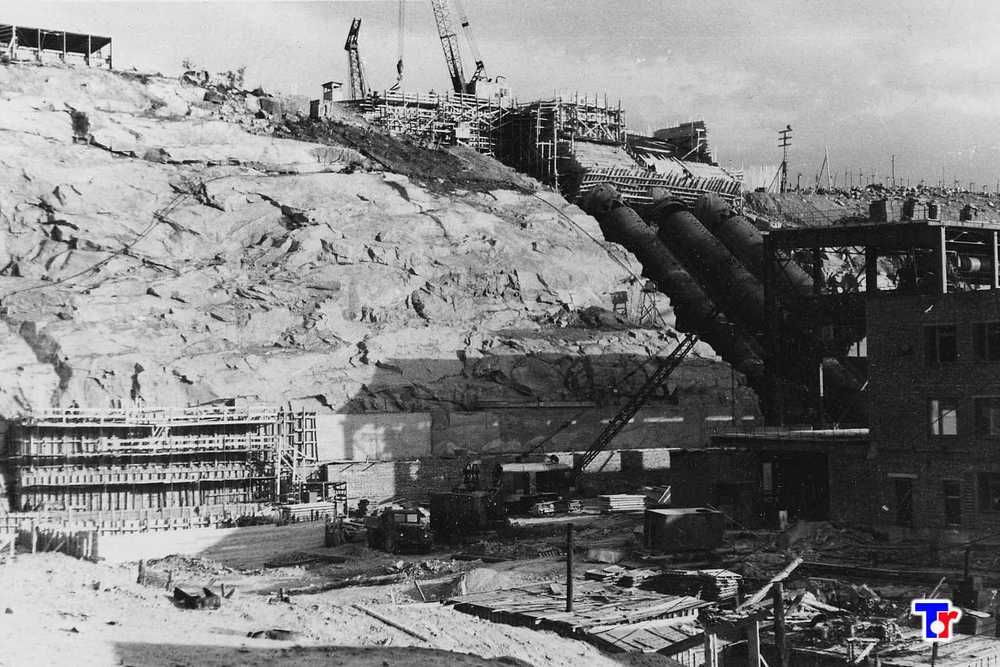

   Серебрянская ГЭС-1 является плотинно-деривационной гидроэлектростанцией, большая часть напора создается при помощи плотины. Сооружения станции включают в себя каменно-земляную плотину, дамбу, четыре земляные плотины, водосброс, подводящий канал, водоприемник, турбинные водоводы, здание ГЭС, отводящий канал.

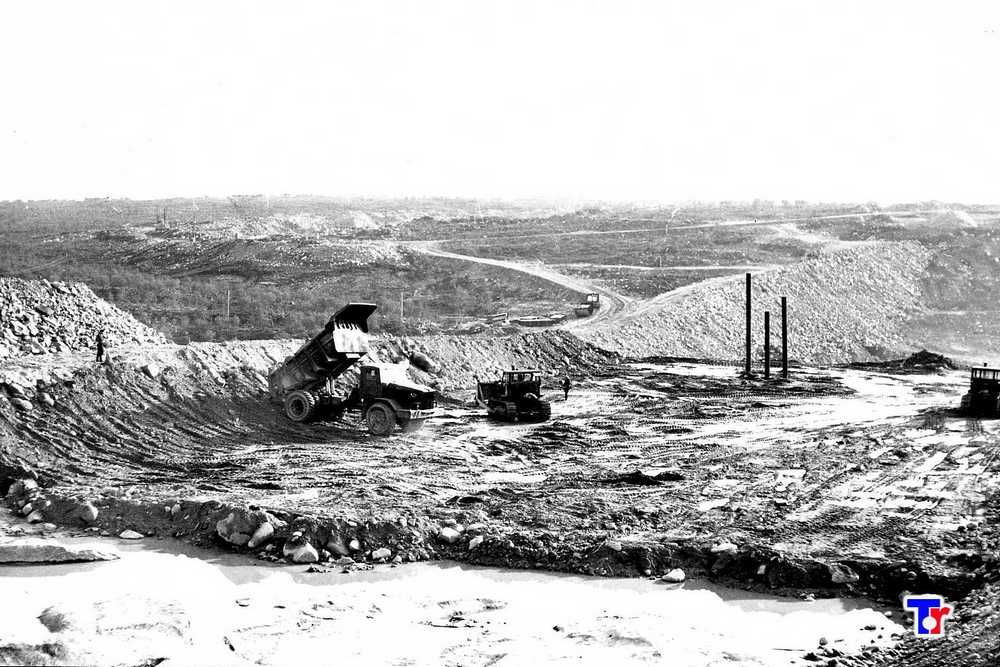

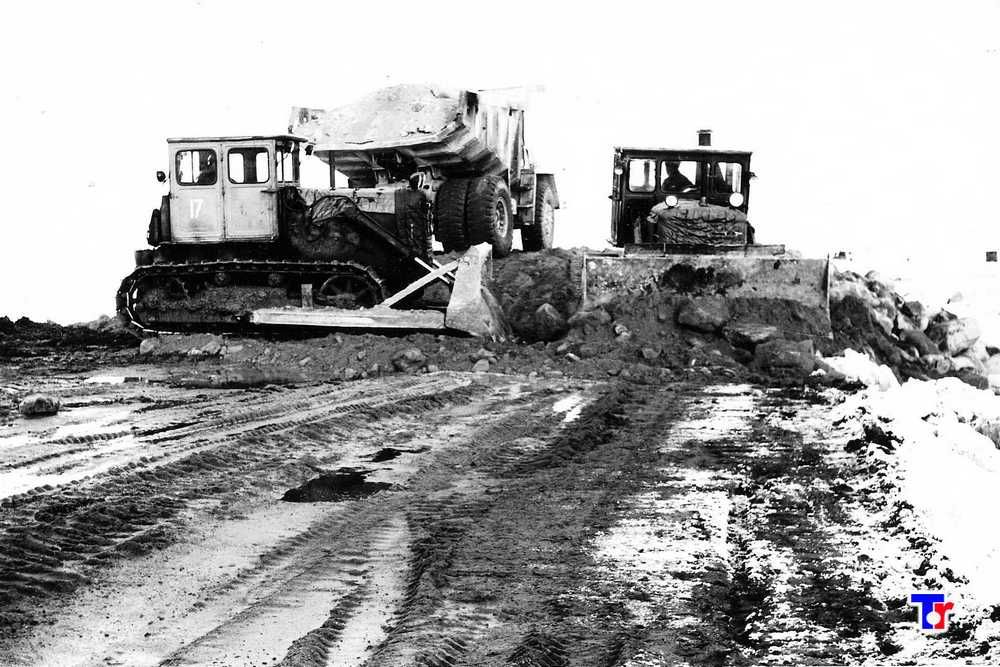

   Большая часть напорного фронта создается каменно-земляной плотиной с противофильтрационным ядром из моренного суглинка, имеющей длину 1820,0 м и максимальную высоту 78,0 м. Плотина переходит в земляную дамбу длиной 590,0 м и высотой 8,0 м. Четыре земляные плотины общей длиной 1077,0 м расположены в местных понижениях рельефа.    Эксплуатационный водосброс расположен слева от земляной плотины, представляет собой наполовину врезанную в скалу бетонную конструкцию с двумя поверхностными водосливными пролетами шириной по 10,0 м, оборудованными сегментными затворами. Пропускная способность водосброса 654 м 3 /с при НПУ. НПУ - наивысший уровень воды в водохранилище, который может поддерживаться в течение длительного времени в условиях нормальной эксплуатации. Сброс воды происходит в отводящий канал и далее в водохранилище Серебрянской ГЭС-2.
